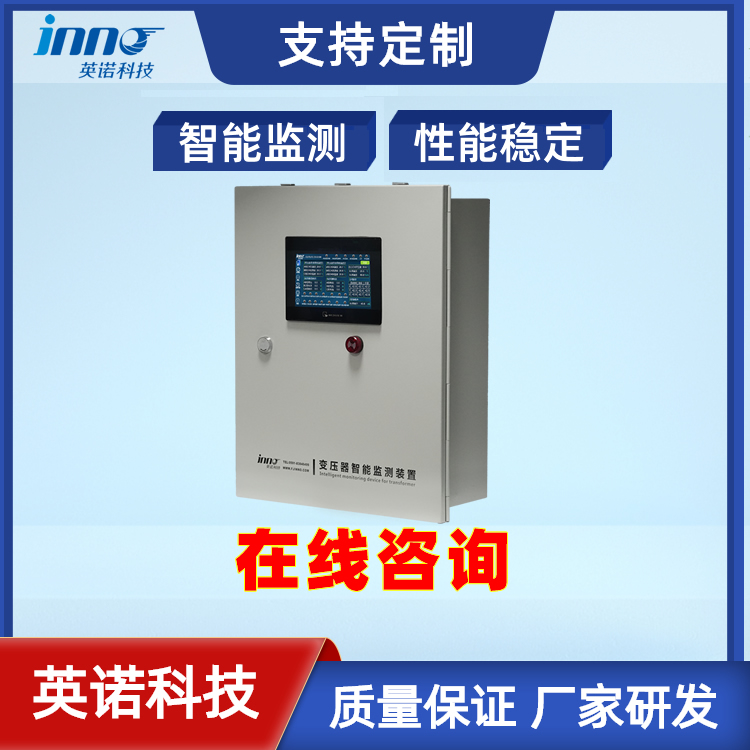

福州英諾電子科技有限公司的變壓器智能在線監測系統，通過多維度監測與智能分析，實時掌握變壓器運行狀態，實現故障預警，保障設備安全穩定運行。

詳細資料聯系我們索取

一、系統架構與功能配置

（一）系統架構

系統以 PHM 后臺監控為核心，通過 RS485/RJ45/4G 光電轉換器，連接溫控器、智能通訊管理機、智能終端等設備，集成熒光光纖測溫、UHF（特高頻）、HFCT（高頻電流）、弧光、煙感、溫濕度、噪聲、振動等多種監測模塊，采用 MODBUS TCP/IP 協議，通信接口為單模雙纖 SC 光電轉換接口，確保數據穩定傳輸。

（二）功能配置

系統涵蓋終端控制、溫控、振動、光突變、噪聲、環境溫濕度、局部放電、電參量監測八大類設備，關鍵配置如下表：

二、核心監測功能

（一）本體溫度監測

采用熒光光纖測溫技術，傳感器分別監測三相繞組和鐵芯溫度，溫控器通過 RS485 傳輸數據，抗電磁干擾，適應高壓、高溫惡劣環境，可精準預警繞組、鐵芯超溫。

（二）振動與噪聲監測

三軸振動傳感器以 1K 采樣率采集振動數據，結合一體式噪聲傳感器（量程 30dB~120dB，精度 ±0.5dB）監測的運行噪音，雙重判斷設備機械故障，如鐵芯松動、繞組變形等。

（三）局部放電監測

通過 UHF（捕捉特高頻電磁波）和 HFCT（耦合高頻脈沖電流）兩種方式，覆蓋變壓器本體、電纜接頭等關鍵部位，可識別電暈、懸浮放電等缺陷，靈敏度分別達 5pC、10pC。

（四）其他關鍵監測

• 光突變監測：弧光傳感器實時監測母線接頭放電弧光，100μs 內響應，配合電流判據，快速切斷故障電流。
• 環境溫濕度：IP65 防護等級傳感器，測 - 40℃~120℃溫度、0~100% RH 濕度，輔助分析設備散熱狀態。
• 煙霧與電參量：光電感煙探測器報警音量＞85dB（3 米處），電參量儀表監測高低壓側全電氣參數，為壽命計算、負載分析提供數據。

三、數據計算與人機交互

（一）關鍵參數計算

1. 壽命計算：依據 GB/T 1094.12，結合實時溫度，預估剩余壽命，絕緣老化是壽命終結核心因素。
2. 損耗電量：分空載損耗（鐵損，與電壓、頻率相關）和負載損耗（銅損，與電流、繞組電阻相關），參考 GB/T 10228 計算。
3. 負載分析：負載率 = 實際電流 / 額定電流（合理值 80% 左右），同時計算年最大負載及最大負載利用小時數（年電能 / 年高峰負載）。

（二）人機操控與上位機

1. 本地界面：首頁顯示溫度、電參量、報警狀態；電參量界面分 3 頁展示功率、角度等；歷史記錄可查故障、溫度曲線；支持報警閾值、設備參數設置。
2. 上位機軟件：含數據監控、報警記錄、歷史曲線查看功能，需先配置終端 IP 及端口，實現遠程數據讀取與參數管理。

四、安裝與通訊

系統支持壁掛式和嵌入式安裝，傳感器多采用磁座、螺絲固定，安裝便捷。通訊上，本地用 RS485，遠程通過 MODBUS TCP/IP 協議，確保數據實時、可靠傳輸，適配電力物聯網組網需求。
